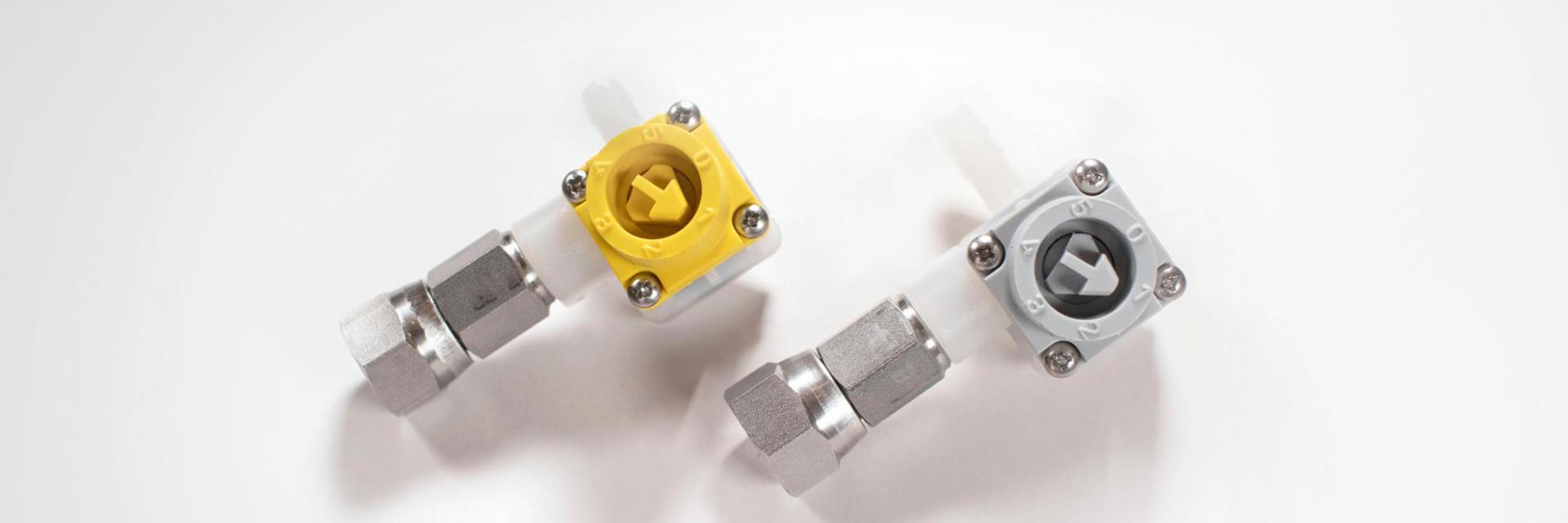

SC vanne de dosage à déclic
En tournant un disque contenant cinq trous différents, la quantité de produits chimiques souhaitée peut être fixée avec précision.
Utilisez la clé, qui sert également à verrouiller la porte de l'armoire, pour régler le dosage du produit chimique.
Chaque fois que le réglage est modifié, la charge d'un ressort provoque un clic qui indique que la vanne est réglée dans la position souhaitée.
Notez que les chiffres sur la vanne de dosage n'indiquent pas la concentration.
Le dosage dépend de nombreux facteurs tels que la température du produit, la viscosité, la densité, les conditions de pression, la longueur du tuyau, la pression d'air, etc.
Par conséquent, les pourcentages mentionnés dans les tableaux ci-dessous ne sont qu'indicatifs.
Nous recommandons que le dosage soit ajusté par votre fournisseur de produits chimiques.

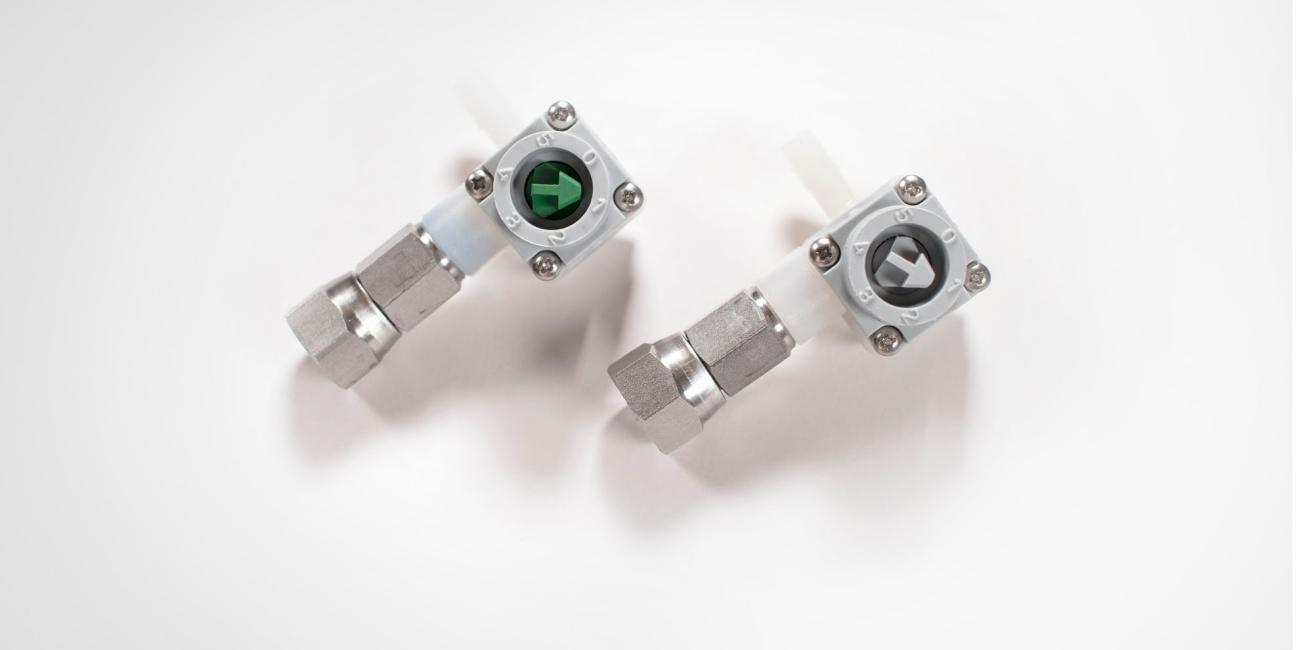

Vanne de dosage Grise - pour les produits moussants
| Air Pression |
Position | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Taille de l'orifice | |||||
| 0,8 mm | 1,0 mm | 1,2 mm | 1,4 mm | 1,6 mm | |
| 0 Bar | 3,5% | 5,1% | 7,3% | 8,3% | 9,1% |
| 5 bar | 3,5% | 4,8% | 6,3% | 7,3% | 8,1% |
| 6 Bar | 3,1% | - | 5,5% | - | 7,3% |

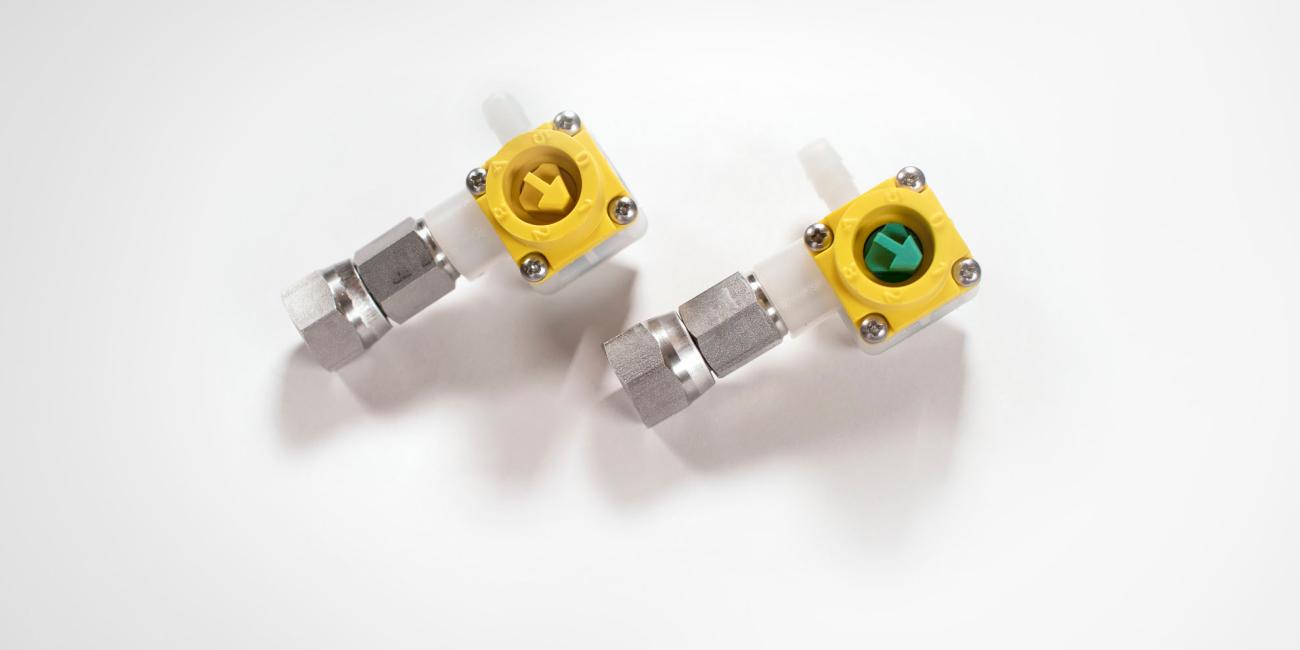

Valve de dosage Jaune - pour les produits de désinfection
| Air Pression |
Position | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Taille de l'orifice | |||||
| 0,5 mm | 0,6 mm | 0,7 mm | 0,8 mm | 0,9 mm | |
| 0 Bar | 1,6% | 2,2% | 2,9% | 3,5% | 4,8% |
| 5 bar | 1,3% | 2,0% | 2,6% | - | 4,4% |
| 6 Bar | 1,3% | 1,9% | 2,3% | - | 4,4% |
Cliquez pour agrandir l'image
Le dosage dépend de nombreux facteurs tels que la température du produit, la viscosité, la densité, les conditions de pression, la longueur du tuyau, la pression de l'air, etc.
Par conséquent, les pourcentages mentionnés dans l'illustration ci-dessus n'ont qu'une valeur indicative.
