Instructions de montage

Lors du montage de votre nouveau station principale, station de pompage ou satellite automatique, nous vous recommandons de vous procurer un support de levage System Cleaners pour garantir la sécurité et éviter les risques d'accidents de levage. Le support dispose de trois douilles de tailles différentes, ce qui lui permet de s'adapter à toute une série d'équipements : AM/AMM, MS, PS et AS/ASM.*

*Notez que le support de levage n'est pas applicable pour MS(C)1-10, CP et AMM50-10.

Veuillez suivre les instructions ci-dessous.

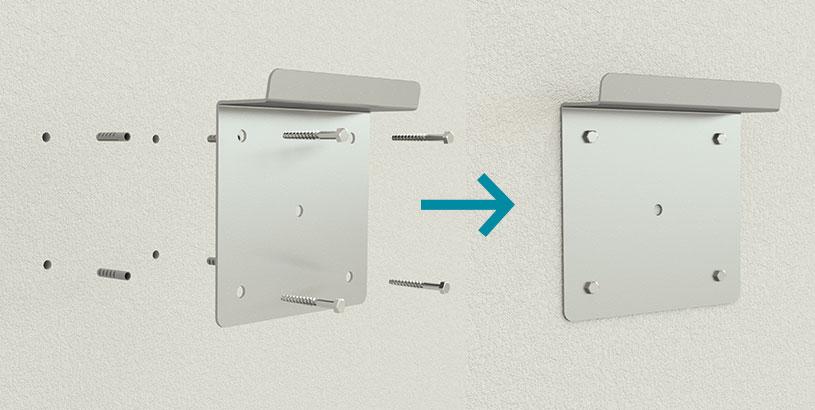

Commencez par percer les trous et monter le support mural (support inclus avec les vis et les chevilles).

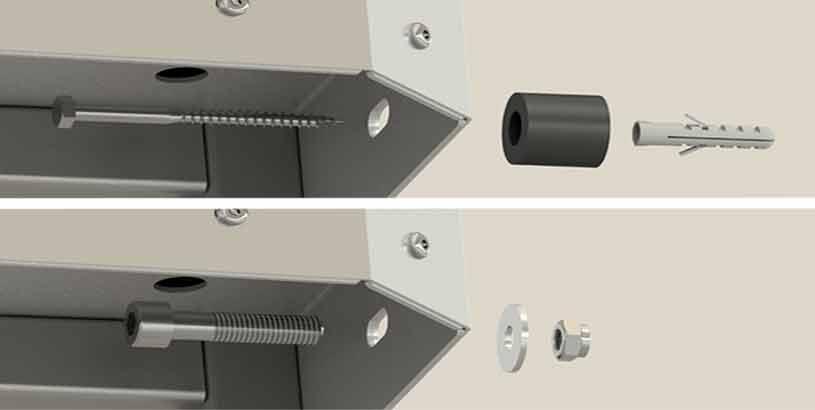

IMPORTANT: Lors de la fixation de l'équipement au mur ou au sol, il faut TOUJOURS penser à monter la vis de sécurité au bas de l'armoire dans le mur (1) ou le sol (2).

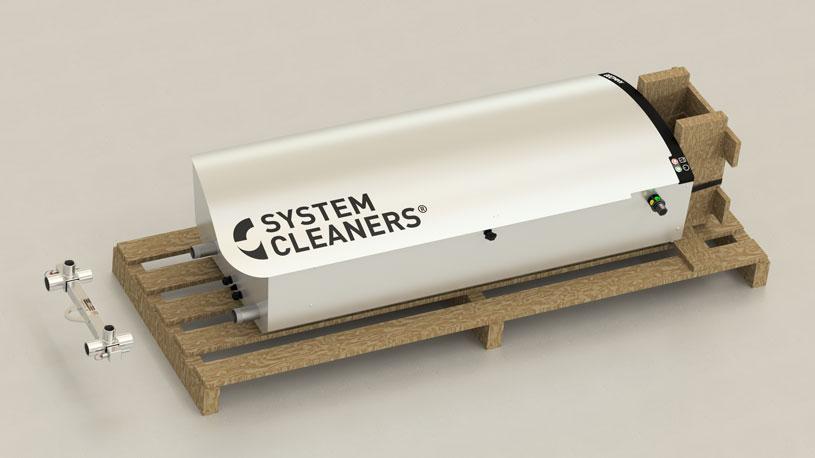

Votre nouvelle unité System Cleaners est expédiée posée sur une palette. Pour le monter sur un support mural ou un rack de sol, nous vous recommandons d'utiliser le support de levage System Cleaners (réf. 96-010500). Le support de levage s'adapte aux tuyaux d'entrée/sortie.

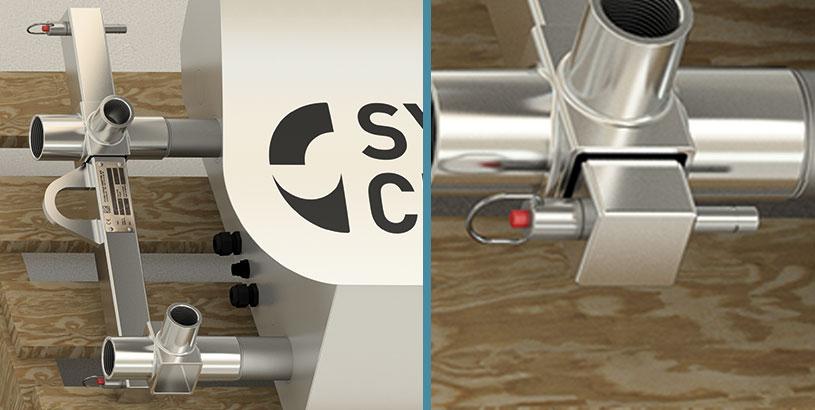

Retirez les broches et la barre transversale et montez les douilles de taille correcte sur les prises.

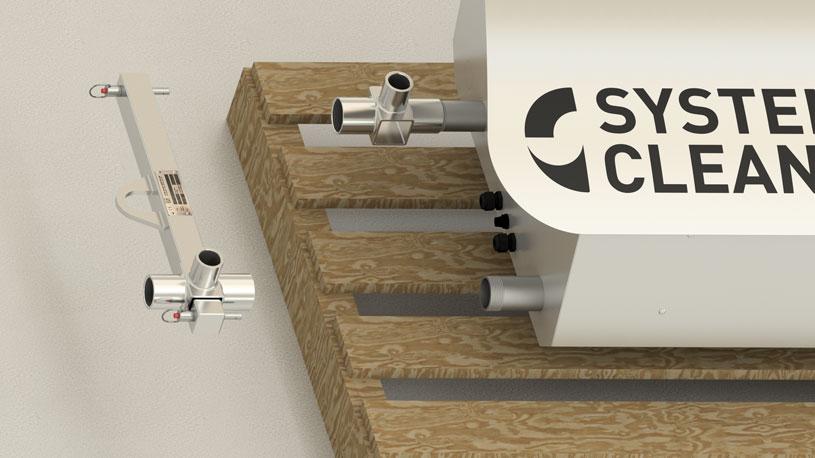

Placez la barre transversale dans la bonne position en la faisant glisser dans les trous carrés. Assurez-vous que les deux goupilles sont bien fixées.

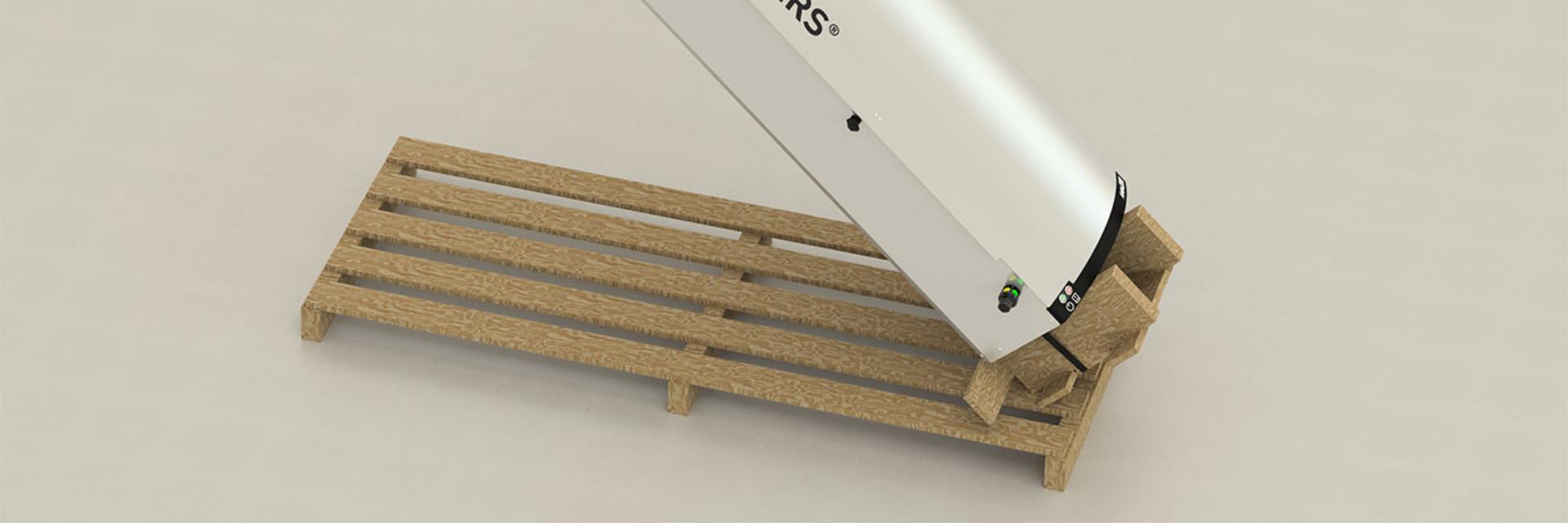

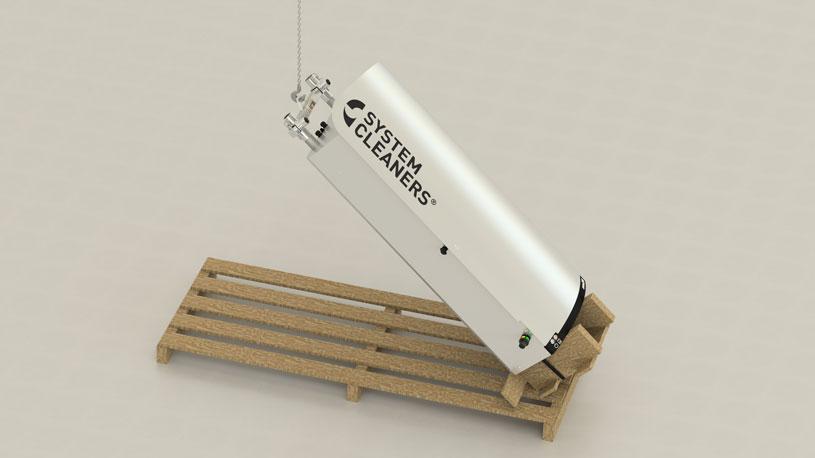

Utilisez le support de levage pour soulever l'appareil de la position horizontale à la position verticale.

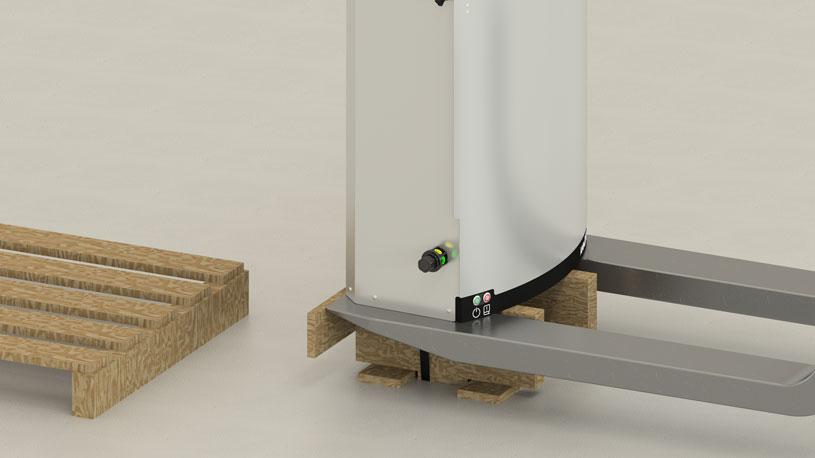

Une fois en position verticale, un chariot élévateur peut être utilisé pour les dernières étapes de l'installation.

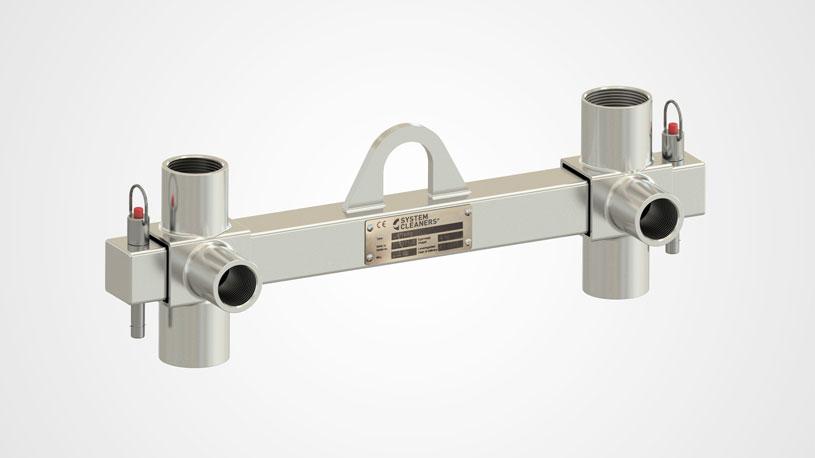

System Cleaners Support de levage référence 96-010500

Connexions : 1" BSP, 1¼" BSP, 1½" BSP
Applicable pour : AM/AMM, MS, PS et AS/ASM*.
WLL : 200 kg

*Exceptions : MS(C)1-10, CP et AMM50-10.
